QOR.16 调音台引擎

QOR.16是用于Radius,DESQ和RAQ混音控制台的Axia集成控制台引擎。QOR.16将音频I / O,控制台电源,混合引擎和内置广播网络交换机集成到一个易于部署的软件包中。每个QOR.16提供8个模拟输入和4个模拟输出,1个AES / EBU输入和1个AES / EBU输出,2个带可选Phantom电源的麦克风输入,4个GPIO机器控制逻辑端口,每个端口有5个输入和5个输出,集成网络交换机,带有6个Livewire®100BASE-T以太网端口和2个带SFP的1000BASE-T(千兆位)端口,一个带无风扇对流冷却的重型电信级电源,以及专为恶劣环境可靠性设计的工业级CPU 。



QOR.16概述

QOR.16是用于Radius,DESQ和RAQ混音控制台的Axia集成控制台引擎。QOR.16将音频I / O,控制台电源,混合引擎和内置广播网络交换机集成到一个易于部署的软件包中。每个QOR.16提供8个模拟输入和4个模拟输出,1个AES / EBU输入和1个AES / EBU输出,2个带可选Phantom电源的麦克风输入,4个GPIO机器控制逻辑端口,每个端口有5个输入和5个输出,集成网络交换机,带有6个Livewire®100BASE-T以太网端口和2个带SFP的1000BASE-T(千兆位)端口,一个带无风扇对流冷却的重型电信级电源,以及专为恶劣环境可靠性设计的工业级CPU 。

使用QOR.16与Radius,DESQ或RAQ调音台作为独立的演播室解决方案,或作为更大的IP音频网络的一部分连接到其他Axia设备。简单网络允许最多4个基于QOR的工作室的菊花链连接,无需使用外部网络交换机。使用Axia xNodes可以轻松扩展I / O.

QOR.16特点

  • 采用重型机械散热器的无风扇设计在工作室内完全保持沉默。

  • 前面板LED显示屏可监控电源和网络状态。

  • 电信级电源设计用于在恶劣条件下实现最长的正常运行时间。

  • PoE(以太网供电)功能可为符合PoE标准的演播室设备供电。

  • 内置零配置网络交换机,带有千兆位和SFP,用于长距离光纤连接。

  • 各种内置音频I / O拥有录音室级音频性能规格。

  • 使用Axia xNodes添加更多I / O单点菜单。

  • 软件升级增加了AES67支持,允许QOR.16集成控制台引擎通过Livewire +™接收和传输AES67流。



QOR.16规格

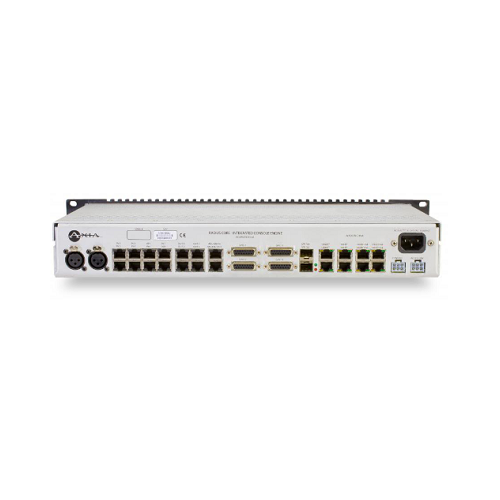

QOR.16连接

  • 麦克风输入:2x平衡XLR-F,可选择幻象电源

  • 模拟输入:8x RJ-45,StudioHub +标准。

  • 模拟输出:4x RJ-45,StudioHub +标准。

  • AES / EBU输入:1x RJ-45,StudioHub +标准。

  • AES / EBU输出:1x RJ-45,StudioHub +标准。

  • GPIO:4x DB-15

  • Livewire:控制台框架连接:1x,6针“闩锁和锁定”样式

    • 带PoE的4x 100BASE-T,RJ-45

    • 2x 100BASE-T,RJ-45

    • 2x 1000BASE-T,RJ-45

    • 2x千兆位,SFP(小型可插拔)

  • 附件连接:1x,6针“闩锁和锁定”样式



麦克风前置放大器

  • 源阻抗:150欧姆

  • 输入阻抗:最小4 k欧姆,平衡

  • 标称电平范围:可调节,-75 dBu至-20 dBu

  • 输入裕量:比标称输入高20 dB

  • 输出电平:+4 dBu,标称值



模拟线路输入

  • 输入阻抗:20 k欧姆

  • 标称电平范围:可选,+ 4 dBu或-10dBv

  • 输入裕量:比标称输入高20 dB



模拟线路输出

  • 输出源阻抗:<50欧姆平衡

  • 输出负载阻抗:最小600欧姆

  • 标称输出电平:+4 dBu

  • 最大输出电平:+24 dBu



数字音频输入和输出

  • 参考电平:+4 dBu(-20 dB FSD)

  • 阻抗:110欧姆,平衡(XLR)

  • 信号格式:AES-3(AES / EBU)

  • AES-3输入一致性:24位,可选择采样率转换,20 kHz至216kHz输入采样率。

  • AES-3输出合规性:24位

  • 数字参考:内部(网络时基)或外部参考48 kHz,+ / - 2 ppm

  • 内部采样率:48 kHz

  • 输出采样率:48 kHz

  • A / D转换:24位,Delta-Sigma,256x过采样

  • D / A转换:24位,Delta-Sigma,256x过采样

  • 延迟<3 ms,麦克风输入监控输出,包括网络和处理器循环



频率响应

  • 任何输出的输入:+0.5 / -0.5 dB,20 Hz至20 kHz



动态范围

  • 模拟输入到模拟输出:102 dB参考0 dBFS,105 dB“A”加权到0 dBFS

  • 模拟输入至数字输出:105 dB,以0 dBFS为参考

  • 数字输入到模拟输出:103 dB参考0 dBFS,106 dB“A”加权

  • 数字输入到数字输出:125 dB



等效输入噪声

  • 麦克风前置放大器:-128 dBu,150欧姆源,参考-50 dBu输入电平



总谐波失真+噪声

  • 麦克风前置输入至模拟线路输出:<0.005%,1 kHz,-38 dBu输入,+ 18 dBu输出

  • 模拟输入至模拟输出:<0.008%,1 kHz,+ 18 dBu输入,+ 18 dBu输出

  • 数字输入至数字输出:<0.0003%,1 kHz,-20 dBFS

  • 数字输入至模拟输出:<0.005%,1 kHz,-6 dBFS输入,+ 18 dBu输出



串扰隔离,立体声分离和CMRR

  • 模拟线路到通道隔离:最小90 dB隔离,20 Hz到20 kH

  • 麦克风通道与通道隔离:最小80 dB隔离,20 Hz至20 kHz

  • 模拟线路立体声分离:最小85 dB隔离,20Hz至20 kHz

  • 模拟线路输入CMRR:> 50 dB,20 Hz至20 kHz

  • 麦克风输入CMRR:> 50 dB,20 Hz至20 kHz



音频处理

  • 麦克风均衡器(适用于最多6个推子)

  • 频带:20Hz至320Hz,125Hz至2KHz,1.25KHz至20KHz。

  • 每个频段的削减/增强范围:-25dB至+ 15dB。

  • Q因子:自动 - 带宽根据削减或增强量而变化。



电源AC输入,QOR.16和Radius控制台

  • 自动感应电源,90VAC至240VAC,50 Hz至60 Hz,IEC插座,内部保险丝

  • 功耗:100瓦

  • 根据特殊订单,CANbus电缆的最大长度(连接发动机的表面)为40英尺。



工作温度

  • -10°C至+ 40°C,湿度<90%,无冷凝
