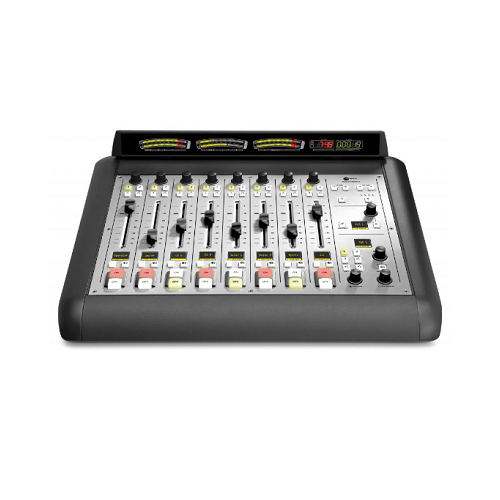

Radius 8-Fader AoIP混音台-8推子桌面调音台

RADIUS概述

Radius是一款一体化控制台系统，专为小型独立或网络工作室而设计，不需要超过八个推子。与所有Axia®控制台一样，它易于部署：每个Radius控制界面都由QOR.16集成控制台引擎驱动，该引擎具有DSP驱动的混音引擎，模拟和数字音频I / O，定制以太网交换机和GPIO端口。Radius表面通过单根CANBus电缆连接到QOR.16引擎。

Radius包括4个立体声程序总线 - 3个专用程序，试听和实用程序混合输出; 第四个用于录制电话呼叫者或其他无线位的立体声公用事业总线。第四条总线也可以用作附加的程序总线。每个推子上都有自动mix-minus，还有对讲功能，一键式无线录音模式，Show Profile即时调用最多4个预定义的控制台“快照”，LED条形图程序表可在VU和PPM之间切换仪表样式，每个推子上的高分辨率OLED选项显示，以及工作室和控制室监视器控件。可以使用附带的硬件将半径放置在桌面上，安装插入式或机架式。

RADIUS功能

• 8个推子，每个推子都可以即时访问任何来源。只需扭转“选项”旋钮，即可将任何类型的信号源分配给任何通道。

• 经过验证的表面和核心架构将控制与混合过程分开。没有音频直接通过Radius; 所有混音和处理均在QOR.16集成控制台引擎中进行 - 因此工作室“意外”不会变成无线事件。

• 四个主要立体声输出（Program-1到Program-4）。

• QOR.16集成控制台的软件升级使Radius AoIP控制台符合AES67标准。

• 内置三频段每源均衡器。

• 每个推子下方的字母数字OLED显示器始终显示当前音频源，并且，当按下选项旋钮时，可快速调节推子增益调整，语音均衡，平移和平衡，相位校正和其他功能，无需面板杂乱或恐吓控制。

• 频道输入置信度表可确保音频存在的人才，然后将信号源播放到空中。

• 每个推子的上下文相关软键可用于激活对讲，启动传送系统事件或执行其他特殊功能。

• 每个推子都有一个立体声预览（“提示”）功能，具有独特的互锁系统，可快速提供多个音源。

• 光滑，长寿命100mm。导电塑料推子可抵抗污垢和污染。

• 可重配置CR监视器部分，可直接选择程序总线和可重新分配的按钮，可以即时监视外部源。

• 附加的监听部分为相关的空中工作室提供监听音量，音源选择和对讲控制。

• 灵活的对讲系统允许电路板操作员与工作室客人或任何具有相关反馈的电话或编解码器源进行通信。

• 手机，远程人才等可同时使用多达8种自动混音减号。

• 独特的录制模式可以一键设置录音混音，用于电话比特或无线电采访。

• 明亮，可读的条形图显示提供响应性，可读的VU或PPM计量样式。可切换显示允许计量任何程序总线或监视器选择。

• 仪表桥显示包括可以手动操作或通过启动预选源触发的精确事件计时器，以及可以使用NTP同步到网络时间的时钟。

• 可以保存四个自定义显示配置文件“快照”，以便立即调用常用的控制台设置 - 有助于快速准备采访段，音乐密集型节目，呼入谈话节目等。

• 可以使用任何标准Web浏览器远程访问所有功能，以进行配置，管理和诊断。

• 半径表面可现场转换为机架式操作。特殊推子提供平稳的操作，同时保持垂直方向的位置。

• 易于部署的QOR.16集成控制台引擎包括控制台CPU和电源，DSP混合引擎，带有6个Livewire®端口的定制以太网交换机和2个用于演播室网络的千兆端口，8个模拟输入和4个模拟输出，1个AES输入和1个AES输出，2个麦克风输入，带可切换幻象电源，4个GPIO端口，用于机器控制。可以使用Axia xNodes扩展I / O.

• 集成的零配置网络交换机是为广播定制设计的 - 无需设置交换机。

• QOR.16的内置以太网交换机支持简单网络，允许最多4个iQ控制台以菊花链方式连接，无需单独的核心交换机。

• 无风扇，对流冷却电源，用于无噪音的工作室内操作。

• 可配置的网络网关允许加载网络和本地音频源，同时导出音频流以供其他地方的网络使用。网关可配置为12输入，4输出或8输入，8输出模式。

• RADIUS规格

  QOR.16连接

• 麦克风输入：2x平衡XLR-F，可选择幻象电源

• 模拟输入：8x RJ-45，StudioHub +标准。

• 模拟输出：4x RJ-45，StudioHub +标准。

• AES / EBU输入：1x RJ-45，StudioHub +标准。

• AES / EBU输出：1x RJ-45，StudioHub +标准。

• GPIO：4x DB-15

• Livewire的：

  • 带PoE的4x 100BASE-T，RJ-45

  • 2x 100BASE-T，RJ-45

  • 2x 1000BASE-T，RJ-45

  • 2x千兆位，SFP（小型可插拔）

• 控制台框架连接：1x，6针“闩锁和锁定”样式

• 附件连接：1x，6针“闩锁和锁定”样式

•

  麦克风前置放大器

• 源阻抗：150欧姆

• 输入阻抗：最小4 k欧姆，平衡

• 标称电平范围：可调节，-75 dBu至-20 dBu

• 输入裕量：比标称输入高20 dB

• 输出电平：+4 dBu，标称值

•

  模拟线路输入

• 输入阻抗：20 k欧姆

• 标称电平范围：可选，+ 4 dBu或-10dBv

• 输入裕量：比标称输入高20 dB

•

  模拟线路输出

• 输出源阻抗：<50欧姆平衡

• 输出负载阻抗：最小600欧姆

• 标称输出电平：+4 dBu

• 最大输出电平：+24 dBu

•

  数字音频输入和输出

• 参考电平：+4 dBu（-20 dB FSD）

• 阻抗：110欧姆，平衡（XLR）

• 信号格式：AES-3（AES / EBU）

• AES-3输入一致性：24位，可选择采样率转换，20 kHz至216kHz输入采样率。

• AES-3输出合规性：24位

• 数字参考：内部（网络时基）或外部参考48 kHz，+ / - 2 ppm

• 内部采样率：48 kHz

• 输出采样率：48 kHz

• A / D转换：24位，Delta-Sigma，256x过采样

• D / A转换：24位，Delta-Sigma，256x过采样

• 延迟<3 ms，麦克风输入监控输出，包括网络和处理器循环

•

  频率响应

• 任何输出的输入：+0.5 / -0.5 dB，20 Hz至20 kHz

•
  动态范围

• 模拟输入到模拟输出：102 dB参考0 dBFS，105 dB“A”加权到0 dBFS

• 模拟输入至数字输出：105 dB，以0 dBFS为参考

• 数字输入到模拟输出：103 dB参考0 dBFS，106 dB“A”加权

• 数字输入到数字输出：125 dB

•

  等效输入噪声

• 麦克风前置放大器：-128 dBu，150欧姆源，参考-50 dBu输入电平



• 总谐波失真+噪声

• 麦克风前置输入至模拟线路输出：<0.005％，1 kHz，-38 dBu输入，+ 18 dBu输出

• 模拟输入至模拟输出：<0.008％，1 kHz，+ 18 dBu输入，+ 18 dBu输出

• 数字输入至数字输出：<0.0003％，1 kHz，-20 dBFS

• 数字输入至模拟输出：<0.005％，1 kHz，-6 dBFS输入，+ 18 dBu输出

•

  串扰隔离，立体声分离和CMRR

• 模拟线路到通道隔离：最小90 dB隔离，20 Hz到20 kH

• 麦克风通道与通道隔离：最小80 dB隔离，20 Hz至20 kHz

• 模拟线路立体声分离：最小85 dB隔离，20Hz至20 kHz

• 模拟线路输入CMRR：> 50 dB，20 Hz至20 kHz

• 麦克风输入CMRR：> 50 dB，20 Hz至20 kHz

•

  音频处理

• 麦克风均衡器（适用于最多6个推子）

• 频带：20Hz至320Hz，125Hz至2KHz，1.25KHz至20KHz。

• 每个频段的削减/增强范围：-25dB至+ 15dB。

• Q因子：自动 - 带宽根据削减或增强量而变化。

•

  电源AC输入，QOR.16，带Radius控制台

• 自动感应电源，90VAC至240VAC，50 Hz至60 Hz，IEC插座，内部保险丝

• 功耗：100瓦

•

  工作温度

• -10°C至+ 40°C，湿度<90％，无冷凝

•

  外形尺寸

• 20.5“x 19”x 4.5“（桌面到仪表桥）
