OMNIAVOLT®  概述

Omnia VOLT是来自为您带来屡获殊荣的Omnia.11，备受赞誉的Omnia.9，功能强大的Omnia 7以及目前正在服务的13,000多个Omnia ONE的人们的最新成功。VOLT在一个机架单元中为您提供更多的声音性能和处理能力。这是如何做：

通过VOLT，我们重写了广播DSP的规则，对我们的算法进行了微调，并创建了世界上听起来最好，功能最强大，功能最多的1RU音频处理器。QuickTweak系统可帮助用户快速获得他们想要的声音。您可以在几分钟内播出VOLT，选择专为当今电台和节目设计的预设，并通过几个微调创建独特的声音个性。

由于其DSP |核心固件模块系统，VOLT可能是市场上价值最高的音频处理器。该系统意味着您可以通过简单地更新固件来重新定位您的VOLT以满足不同的需求。每个VOLT都内置了将FM VOLT转换为AM单元或HD / DAB或SG盒的功能，而且每个DSP | Core固件包都是免费的，就像在一个封装中获得4个处理器一样。模块包括VOLT FM，VOLT AM，VOLT HD PRO和VOLT SG。每个Core都有一个功能集，该功能集已根据其应用进行了微调，优化了系统DSP以满足不同用户应用的独特需求。

• VOLT FM - Killer Omnia FM声音具有6个AGC部分（5个多频段+宽频带），5个频段，时间对齐限制器，动力引擎架构，Frank Foti最新的低失真限幅器设计，以及高品质的复合立体声发生器。数十种现代预设为您提供了开箱即用的绝佳音效。运行工作室端为您的STL供电，或在变送器上生成FM复合。
• VOLT AM - 专为AM收音机的挑战而设计。多功能的预限制和后限制均衡以及为当今AM电台创建的出色预设，为您提供最清晰，最强大的信号。剪切器后应用的非对称调制和倾斜功能可帮助您在较旧的发射器中获得更好的性能！
• VOLT HD PRO - 专为HD Radio，DRM，DAB，网络流和其他压缩媒体以及联合节目和工作室制作而设计。可选的带宽和交叉点，加上我们独有的Sensus算法，即使在低比特率下也能帮助减少有损压缩伪像。在上行链路之前将它放在您的联合节目制作链中：每集都会清晰，干净，并且听众可以识别出一致性。使用VOLT HD PRO作为增益控制，限制和程序分配的通用处理器。
• VOLT SG（立体声发生器） - 用于您希望在主处理器（通常在工作站）和专用MPX立体声发生器（在发射器上具有高级复合功能）之间分离系统的情况。VOLT SG可与VOLT FM，我们的其他Omnia处理器或其他制造商的任何其他处理器配对使用。VOLT SG独特地采用与Omnia 11相同的“One Louder”嵌入式飞行员。

OMNIADOLT®特点

VOLT FM

• 新一代Frank Foti设计的Clipper可提供更强大的播出声音。
• 灵活的预加重切换。这使得将VOLT轻松安装到任何现有的FM气链中。
• 双变量复合输出，用于为主发射器和备用发射器供电。
• 可变导频电平和相位可让您微调信号以进行传输。
• 可调节的SCA输入，用于其他服务，包括RDS和专业网络。
• 19 kHz同步输出，用于同步外部发生器。
• 低音预剪 - 可完全调节，具有紧密度和周长控制。您将拥有强劲，倾听式的低音，而不必担心互调失真。
• 可调节的BS-412阈值和处理，完全符合ITU标准。
• BS-412和低延迟设置可根据需要打开。
• 自动单声道“干声”感应 - 非常适合使用极端处理的FM模拟立体声电台：它可以在限幅器上保留额外的手，以便在L + R声道被单声道信号提升时停止失真。
• 低延迟FM模式 - 允许您微调处理器延迟和超高质量之间的权衡。
• FM模拟的立体声增强，无需添加多路径 - 您将获得更宽，更激动的信号，从跳线中跳出。

VOLT AM

• 在多频带限制器之前和之后，在两个关键位置控制或增强高电平的额外均衡。
• 宽带和窄带选项可让您获得电台格式的最佳覆盖范围和质量组合。
• 交叉系统针对各种窄带选项进行了重新调整，以便在带宽限制内使用所有五个处理频段，以在所有带宽设置下实现最佳性能。
• 可调节倾斜度可补偿旧式调制发射器中的低频“下垂”。
• 最大AM功率的非对称调制。
• 灵活的预加重切换音频输入和输出。这使得将VOLT轻松安装到任何现有的AM气链中。

VOLT HD PRO

• 用于数字节目流的Sensus®处理 - Omnia独有的Sensus算法实际上预测HD，DRM，DAB或流数据减少将如何影响您的声音。它们预先调节您的信号，使数字压缩声音更好 - 即使在低比特率下，实际上减少了心理声学压缩方案增加的失真。
• 可切换带宽，在4 kHz - 24 kHz之间有8种选择。他们重新配置VOLT的多频段处理频率以及限制高频，为您的分配媒体提供最清晰的信号。
• 针对各种窄带选项重新调整交叉系统，以便在带宽限制内使用所有五个处理频带，以在所有带宽设置下获得最大性能。
• 除了五个完全可调节的带限制器外，还有前瞻宽带限制器，以防止可能增加失真的快速瞬变。

VOLT SG

• SSBSC支持允许您选择单边带抑制载波，以获得更高的多径抗扰度，更低的噪声和更强大的HD无线电。
• “One Louder”技术将立体声导频直接嵌入复合信号中。这样可以释放功率，为您提供更大的分贝 - 更有效，10％的额外调制 - 不超过法定限制。
• 可以校准灵活的复合限制器，以控制STL中非线性的过冲。
• 与38 kHz抑制载波相比，导频相位调整为±32°，以补偿系统中其他位置的定时误差。
• 先进的单边带抑制载波处理[SSBSC] - 用于减少多径和更强大的HD传输。

FM，AM和HD-Pro VOLT处理器通常具有以下功能：

• 由高级算法开发人员Cornelius Gould设计的优化动态引擎和时间对齐交叉系统
• 六个独立的AGC部分 - 一个宽带，加上五个独立的时间对齐窄带部分，每个部分都对每个重要参数分别进行控制。加上可调节的中频分频器。为您的电台提供您想要的响度和一致的声音！
• 五个独立的时间对齐限制器部分 - 每个都有独立的驱动器，保持，阈值和攻击/衰减控制。它们可以在保持高音签名声的同时为您提供过度调制保护。
• QuickTweak™调整系统 - 让您像处理天才一样微调您的声音。当您在前面板或连接的计算机或平板电脑上播出时，可以在几分钟内完成所需的处理。
• 可变深低音，Phat低音和温暖增强器 - 获得丰富的Omnia声音，以您想要的方式微调。
• Clipper Silk Adjustment - （FM＆AM）  如果您的格式容易出现高音失真，您可以添加足够的Silk来清理那些高频。
• 可变高通和可切换相位旋转器 - VOLT输入中的特殊处理可确保超低频率（听起来太低而无法被听众视为低音）不会让您失去播出功率。
• 完全灵活的输入/输出  - 使用模拟，AES / EBU数字或Livewire®AoIP输入; 模拟，AES / EBU数字，Livewire或复合输出（仅限FM和SG）。在每个输入上分别调整通道平衡和正确的极性。保存并调用不同应用程序的输入/输出设置。无论输入类型如何，所有输出始终有效。
• 适用于Voltair®，水印编码器或其他下游编码的可切换插入点 - 优化您的气链并消除对外部预处理的需求！您可以使用来自VOLT的多频段AGC和限幅器的预处理信号为编码器供电，这样您的编码器就能看到更强大，更可靠的信号。然后将编码器的输出反馈回VOLT，进行后编码限幅，以防止过调制。
• 自动“故障转移”信号切换 - 指定备用输入，以便在主信号丢失或STL发生故障时使用。自动切换到此源，灵敏度可调，或根据需要触发。

• 图形用户界面 - 易于导航，但为您提供所需的深层控制。
• 内置HTML-5服务器 - 可从任何现代浏览器，平板电脑或智能手机完全控制......无需特殊插件。
• 坚固耐用的1RU结构 - 适用于任何控制室，技术中心或变送器小屋，配有易于观察的LED仪表。
• 冷却运行，无风​​扇运行 - VOLT甚至可以在现场麦克风附近使用。
• 灵活的预加重切换 - 使VOLT易于安装在任何气链中。
• 内置音调发生器 - 提供快速设置和校准。
• 数字数据流的多个可选带宽 - HD Pro不仅仅是简单的低通滤波器，还可以修改VOLT的交叉，以获得任何比特率的最佳结果。

OMNIADOLT® 规格

VOLT FM，VOLT AM，VOLT HD PRO和VOLT SG共享相同的硬件并具有相同的规格：

频率响应

• 用户可在±0.50 dB，30 Hz至15 kHz范围内选择平坦，50μs或75μs预加重曲线

信噪比

• 音频> 95 dB模拟，> 120 dB数字I / O.

系统失真

• 小于0.01％THD，20 Hz - 7.5 kHz（FM系统中无法听到7.5 kHz以上的二次谐波失真）

潜伏

• 标称值为16ms，+ -0.5ms取决于IO选择。低延迟FM版本10ms

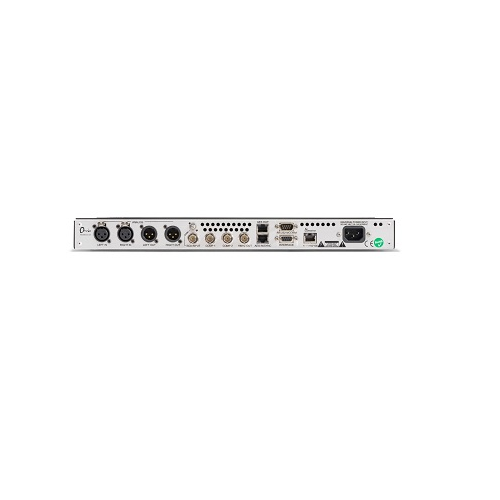

输入输出

• 复合：输出阻抗75Ω，单端和浮动在机箱接地。BNC连接器具有EMI抑制功能。最大电缆100'/ 30M RG-58U。
• 输出电平：两个输出中的每一个可单独调节，0V - 10V，0.05V步进。
• 先导水平：可在0.1％步进和关闭范围内从4.0％调整到12.0％。导频稳定性：19 kHz，±0.5 Hz。S / N：典型值为-85 dB，15 kHz时75μS去加重，100％调制失真：<0.02％THD 20 Hz - 15 kHz，75μS去加重@ 100％。
• 立体声分离：> 65 dB，30 Hz - 15 kHz。线性串扰：> -80 dB，主要到次要或子到主要通道@ 100％。非线性串扰：> -80 dB，主要到次要或子到主要@ 100％。38 kHz抑制：> 70％@ 100％。76 kHz抑制：> 80％@ 100％。导频保护：相对于9％导频注入，> -65 dB，±1 kHz。57 kHz（RDS / RBDS）保护：> -50 dB。

类似物

• EMI抑制XLR-3上的左右立体声，与“引脚2热”平衡。
• 输入：电子平衡，阻抗10kΩ，标称+4 dBu，最大+22 dBu。
• 输出：阻抗20Ω，>600Ω负载，+ 4 dBu标称值，+ 22 dBu峰值。转换器：24位，128x过采样，带有线性相位抗混叠滤波器。
• Crystal Semiconductor CS5361,24位128x过采样Δ-Σ转换器，带有线性相位抗混叠滤波器。
• 预ADC抗混叠滤波器，高通滤波器，<10 Hz。
• Delta sigma转换器具有线性相位和抗混叠滤波器。

数字

• 每个AES / EBU标准的立体声，24位分辨率。输入锁定到任何速率32 kHz - 108 kHz。输出锁定为输入，内部48 kHz，或单独的外部AES / EBU“数字黑”参考32 kHz - 96 kHz。

IP音频

• 用于以太网控制的相同RJ-45上的每个Livewire标准的IP音频和控制。

遥控

• GPI：EMI将DB-9抑制在逻辑电平，+ 5V并提供接地。以太网：10 / 100BaseTX。
• EMI抑制的RJ-45以太网。通过HTML-5内部Web服务器进行TCP / IP控制，密码保护。手动寻址和端口选择。

电气/物理

• 功率：100 - 250 VAC，47-63 Hz。<40 VA。典型的吸收12W RMS，最大15W RMS。内部电源具有过压和短路保护功能。符合EN55022，EN55011 B级传导。符合EN61000-4-2，-3，-4，-5，-6级3级抗扰度。完整的国际安全认证.CE标记。EMI抑制IEC公连接器。可拆卸的3线电源线供美国和欧洲使用。
• 温度：所有工作电压范围为32°至122°F / 0°至50°C。
• 湿度：0-95％RH，无冷凝。
• 尺寸：19“宽x 1.75”高x 16“深（48.26cm x 13.335 cm x 40.64 cm，包括连接器。单元需要一个EIA机架空间用于安装。
• 重量：12磅。/ 5.5千克
