Telos Alliance xNode( AES/EBU、Analog、GPIO、Mic、Mixed、SDI)
xNodes提供模拟,AES / EBU,麦克风级,混合信号和GPIO版本,几乎可以处理当今广播工作室中遇到的任何信号。
xNODES功能
-
采用铸铝散热片的无风扇设计在工作室内完全保持沉默。前面板散热器由环境空气冷却,而不是“机架空气”,消除了过热的担忧。
-
全球唯一完全符合AES67标准的AoIP接口; xNodes是“通用转换器”,支持Livewire +硬件的大量安装基础以及来自其他AES67兼容设备的音频流。现在通过接收优化提高了AES67的性能。
-
第一个也是唯一一个符合Livewire +,RAVENNA和AES67标准的AoIP I / O设备。每个xNode不仅支持RAVENNA音频流互操作性,而且还支持在AES67之上和之外本地广告/发现这些流。
-
高分辨率前面板多功能OLED显示仪可以输入和输出或GPIO状态,提供软件和其他状态信息。
-
节能:xNodes每个仅使用14瓦。
-
专用冗余电源计划使用由兼容以太网交换机提供的AC和以太网供电(IEEE 802.3af)。使用交流电源时,多色前面板LED呈绿色亮,使用PoE时呈红色,连接交流电源和交流电源时均呈橙色。
-
独有的冗余网络连接:双网卡允许您将xNode连接到单独的网络分支,以实现完整的音频通道冗余。如果主服务器被中断,自动故障转移将激活备份连接。
-
内置的Syslog服务器具有可配置的事件过滤器和SNMP(简单网络管理协议)支持,可帮助您在xNode的电源或连接状态发生变化时保持充分的信息。
-
将AES主时钟与指定的xNode AES / EBU输入同步,以使所有AES流与内部时钟保持同步。
-
xNodes使用优质组件,包括坚固的铸铝面板和散热片,高分辨率OLED显示器,专为高可用性电信应用设计的防弹电源,具有录音室规格的录音室级SRC。
-
通过行业标准的RJ-45音频连接器或高密度DB-25连接进行I / O连接,两者均可预制,并可在几秒钟内准备好连接。
-
多种安装选项:使用1 RU单独或并排的独立式机架,或使用可选的表面贴装套件进行壁挂式安装。
-
模拟xNode输入可配置为提供四个立体声音频通道,八个真正的单声道通道或5.1环绕声+立体声下混音。输出支持相同的选择,可通过内置Web界面在软件中轻松选择。
-
在模拟,AES / EBU,混合信号和麦克风xNode上,完全可配置的混合矩阵允许混合物理和网络输入,流转换以及众多其他独特解决方案。
- SAP支持
-
麦克风xNode

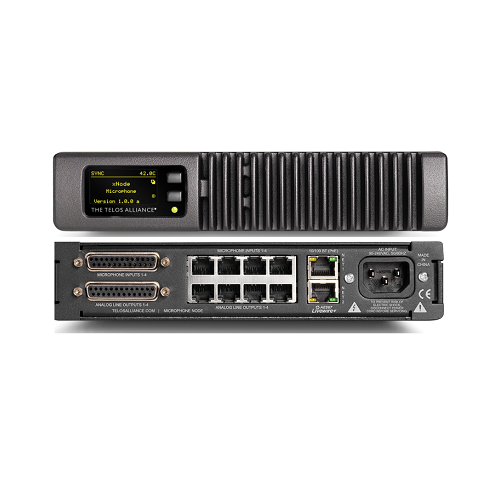

麦克风xNode有四个专业级麦克风前置放大器,可选择幻象电源和软件可调增益。还有四个平衡的模拟线路输出,可以方便地将耳机和录音室监听信号馈送回您的才能。输入和输出均以易于安装的RJ-45和高密度DB-25呈现,两者均可连接到易于使用的第三方分支电缆,以满足您的连接偏好。
模拟xNode
模拟xNode在RJ-45和DB-25连接器上具有8个单声道或4个立体声平衡线路电平输入和8个单声道或4个立体声平衡线路电平输出。它还可以容纳5.1环绕声输入和输出,每个输入和输出都有一个相关的离散立体声混音。每个输入都可切换,以适应消费级-10dBv或专业级+ 4dBu信号源。短路保护输出可在削波前提供高达+ 24dBu的电流。Axia仅使用录音室级A / D / A转换器和低噪声组件,因此每个模拟节点都可为高端演播室使用提供卓越的音频性能。
AES / EBU xNode

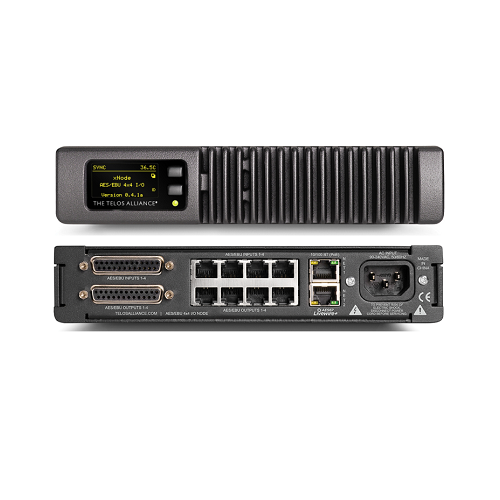

我们的AES / EBU xNode具有4个AES / EBU输入和4个AES / EBU输出。左和右输入信号可以作为单声道信号独立地分离和路由。令人惊叹的性能规格包括48 kHz采样率,126 dB动态范围和<0.0003%THD。所有输入均可使用采样率转换; 该装置还可以与室内时钟同步,以便为整个Axia网络提供同步。
混合信号xNode
混合信号xNode是你的实用播放器; 非常适合需要混合使用不同音频I / O类型的场所。它提供1个可选的麦克风/线路模拟输入,2个专用模拟线路输入,3个模拟线路输出,1个数字AES3输入和1个AES3输出,以及2个GPIO端口 - 真正的“所有行业的千斤顶”。
GPIO xNode
GPIO xNode提供6个通用逻辑端口,用于工作室外围设备的机器控制 - 音频设备,扬声器静音继电器,信号灯等 - 每个都有5个光隔离输入和5个输出。逻辑端口可以与任何音频输入或输出相关联,并与音频一起透明地路由控制数据。
SDI xNode
Telos Alliance SDI xNode 建立在流行的Axia®xNode成功的基础上,通过去嵌入两个独立的HD / SD-SDI输入,并将多达16个音频通道转换为Livewire + / AES67音频IP格式。音频可作为Livewire®网络源使用,也可以重新嵌入两个独立的SDI输出流中。补偿每个SDI输入的视频延迟可确保音频/视频同步得以保持。
xNODES规格
麦克风前置放大器
-
源阻抗:150欧姆
-
输入阻抗:最小4 k欧姆,平衡
-
标称电平范围:可调节,-75 dBu至-20 dBu
-
输入裕量:比标称输入高20 dB
-
幻象电源:+ 48VDC,可切换
模拟线路输入
-
输入阻抗:> 40 k欧姆,均衡
-
标称输入范围:可选,+ 4 dBu或-10dBv
-
输入裕量:比标称输入值高20 dB
模拟线路输出
-
输出源阻抗:<50欧姆平衡
-
输出负载阻抗:最小600欧姆
-
标称输出电平:+4 dBu
-
最大输出电平:+24 dBu
数字音频输入和输出
-
参考电平:+4 dBu(-20 dB FSD)
-
阻抗:110欧姆,平衡
-
信号格式:AES3(AES / EBU)
-
AES3输入合规性:24位采样率转换
-
AES3输出合规性:24位
-
数字参考:内部(网络时基)或外部参考48 kHz,+ / - 2 ppm
-
内部采样率:48 kHz
-
输入采样率:32 kHz至192 kHz
-
输出采样率:44.1 kHz或48 kHz
-
A / D转换:24位,Delta-Sigma,256x过采样
-
D / A转换:24位,Delta-Sigma,256x过采样
频率响应
-
任何输出的输入:+/- 0.5 dB,20 Hz至20 kHz
潜伏
-
模拟输入到模拟输出,2.75ms,包括网络,转换器和混合过程
-
数字输入到数字输出,1.75ms,包括网络混合引擎(ASRC关闭)
动态范围
-
模拟输出至模拟输出108dB,以0dBF为基准,111dB A加权
-
模拟输入到数字输出110dB,以0dBF为基准,113dB A加权
-
模拟输出的数字输入112dB,以0dBF为基准,115dB A加权
-
数字输入到数字输出126dB
等效输入噪声
- 麦克风前置放大器:-128 dBu,150欧姆源,参考-50 dBu输入电平
总谐波失真+噪声
-
麦克风前置输入至模拟输出:<0.005%,1 kHz,-36dBu输入,+ 18dBu输出
-
模拟输入至模拟输出:<0.005%,1 kHz,+ 18dBu输入,+ 18dBu输出
-
模拟输入至数字输出:<0.004%,1 kHz,+ 18dBu输入,-6dBFs输出
-
数字输入至模拟输出:<0.004%,1 kHz,-6dBFs输入,+ 18dBu输出
-
数字输入至数字输出:<0.0003%,1 kHz,-20dBFs
串扰隔离,立体声分离和CMRR
-
模拟线通道与通道隔离:最小90dB,20Hz至20kHz
-
模拟线路立体声分离:最小85dB,20Hz至20kHz
-
模拟线路输入CMRR:最小80dB,20Hz至20kHz
-
麦克风输入CMRR:> 60 dB,20 Hz至20 kHz
电源AC输入
-
自动量程电源,95VAC至240VAC,50 Hz至60 Hz,IEC插座,内部保险丝
-
功耗:14瓦
工作温度
- 0℃至+ 40℃,湿度<90%,无冷凝
外形尺寸
- 宽8.5英寸(22厘米); 两个可以并排安装在标准的1RU机架空间内; 高1.72英寸(4.4厘米)
,深度11.75英寸(30厘米)
